Wasserleitungen mit Cummins-Motor

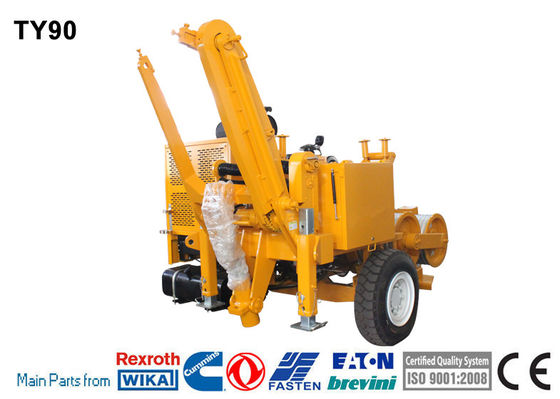

TY90 Hydraulikzieher

Diese Maschine ermöglicht die Spannungsschnüre von Doppelstrangleitern von 500 mm2 oder weniger in Berggebieten und Hügelgebieten, von Doppelstrangleitern von 630 mm2 oder weniger in ebenen Gebieten,mit einer Breite von nicht mehr als 20 mm,Außerdem kann es für die Traktionsverbindung von OPGW- oder ADSS-Optikabeln und 220-kV-Frachtseilen in verschiedenen Geländen verwendet werden.

Eigenschaften

Durchmesser des Rades: 540 mm

Anzahl der Rillen: 8

Maximaler Seildurchmesser: 21 mm

Maximaler Durchmesser der Seilrolle: 1400 mm

Gesamtgewicht: 4680 kg

Gesamtgröße (Länge*Breite*Höhe): 4000×2200×2100 mm

Leistung

Maximaler intermittierender Zug: 90kN

Maximale Dauerziehung: 80kN

Geschwindigkeit bei maximaler Zugkraft: 2,5 km/h

Höchstgeschwindigkeit: 5 km/h

Ziehen bei maximaler Geschwindigkeit: 40kN

Motor

Diesel: 118 kW (z.B. 158 PS)

Kühlsystem: Wasser

Elektrische Anlage: 24 V

Hauptkonfiguration

Motor: Cummins

Hydraulikpumpe: deutsche Rexroth

Hauptmotor: Deutscher Rexroth

Geschwindigkeitsminderer: Deutscher Rexroth / Italien Bonfiglioli

Hebeantrieb mit Heckstütze: American Eton

Hydraulisches Zähler: deutsche WIKA

Bedienung: Deutscher Rexroth

Hydraulisches Getriebe

Geschwindigkeitsänderungen in beiden Drehrichtungen durch geschlossene Hydraulik. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Ausstattung

Hydraulisches Dynamometer mit Einstellpunkt und automatischer Steuerung der maximalen Zugkraft

Hydraulisches Ölkühlsystem

Steuergeräte für Hydrauliksysteme und Dieselmotoren

An Bord ist ein Rollenwickler mit automatischem Niveaulind, geeignet für Standard-Rollmodus 1100 und 1400

Hydraulischer Frontstabilisator

Anschlusspunkt der Erdung

Zusätzliche Geräte

Beleuchtungssystem für den Anhänger

Hydraulische Seilspange zum Wechseln der Walze

Schwenkbare Leitseilwalze

Anhänger zum Abschleppen bei einer Höchstgeschwindigkeit von 15 km/h

Zusätzliche Welle

Digitale Geschwindigkeits- und Zählerzähler (Zuschlag)
