Ausrüstung für das Strängen von Strängen Hydraulikdrahtzieher Oberleitung Strängwerkzeuge

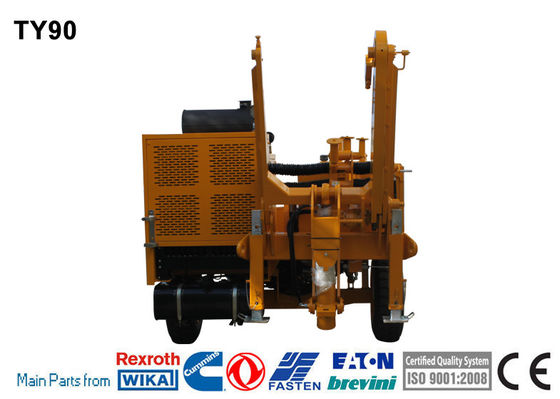

TY90 Hydraulikzieher

• Diese Maschine ermöglicht die Spannungsschnüre von Doppelstrangleitern von 500 mm2 oder weniger in Berggebieten und Hügelgebieten, von Doppelstrangleitern von 630 mm2 oder weniger in ebenen Gebieten,mit einer Breite von nicht mehr als 20 mm,;
• Darüber hinaus kann es für das Traktionssträngen von OPGW- oder ADSS-Optikkabeln und 220-kV-Frachtseil in verschiedenen Geländen verwendet werden.

Eigenschaften

• Durchmesser des Rades: 540 mm
• Anzahl der Rillen: 8
• Maximaler Seildurchmesser: 21 mm
• Maximaler Durchmesser der Seilrolle: 1400 mm
• Gesamtgewicht: 4680 kg
• Gesamtgröße (Länge*Breite*Höhe): 4000×2200×2100 mm

Leistung

• Maximaler intermittierender Zug: 90kN
• Maximale Dauerziehung: 80kN
• Geschwindigkeit bei maximaler Zugkraft: 2,5 km/h
• Höchstgeschwindigkeit: 5 km/h
• Ziehen bei maximaler Geschwindigkeit: 40kN

Motor

• Diesel: 118 kW (z.B. 158 PS)
• Kühlsystem: Wasser
• Elektrische Anlage: 24 V

Hauptkonfiguration

• Motor: Cummins
• Hydraulische Pumpe: deutsche Rexroth
• Hauptmotor: Deutscher Rexroth
• Geschwindigkeitsminderer: Deutscher Rexroth / Italien Bonfiglioli
• Hebeantrieb mit Heckstütze: American Eton
• Hydraulisches Zähler: deutsche WIKA
• Bedienung: Deutscher Rexroth

Ausstattung

• Hydraulisches Dynamometer mit Einstellpunkt und automatischer Steuerung der maximalen Zugkraft
• Hydraulisches Ölkühlsystem
• Steuergeräte für Hydrauliksysteme und Dieselmotoren
• An Bord ist ein Rollenwickler mit automatischem Niveaulind, geeignet für Standard-Rollmodus 1100 und 1400
• Hydraulischer Frontstabilisator
• Anschlusspunkt der Erdung

Zusätzliche Geräte

• Beleuchtungssystem für den Anhänger
• Hydraulische Seilspange zum Wechseln der Walze
• Schwenkbare Leitseilwalze
• Anhänger zum Abschleppen bei einer Höchstgeschwindigkeit von 15 km/h
• Zusätzliche Welle
• Digitale Geschwindigkeits- und Zählerzähler (Zuschlag)

Hydraulisches Getriebe

• Geschwindigkeitsänderungen in beiden Drehrichtungen durch geschlossene Hydraulik.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
