Übertragungsleitungs- und Umspannwerkssystem
Leitertyp: AAC-Aluminiumleiter ACS-Aluminium-Stahl-Leiter AAAC -All Aluminiumlegierungsleiter ACSR- Aluminiumleiter Stahlverstärkt AACSR-Aluminiumlegierungsleiter Stahlverstärkt ACAR-Alle Aluminiumleiterlegierung verstärkt GSW-Zinkbeschichteter (verzinkter) Stahldraht-Erdseil ACSR/AW -Aluminiumleiter Aluminium-Stahl-Leiter
Code	Struktur			Bereiche	Durchmesser	Bruchlast	DC Widerstand bei 20℃	Gewicht	Strombelastbarkeit
	Al	Stahl		Bereiche	Durchmesser	Bruchlast	DC Widerstand bei 20℃	Gewicht	TACIR	ZTACIR
	Nos/mm			mm2	mm	kN	2/km	Kg/km	A
160/40	18/337		7/2.65	199.16	17.04	65.06	0.1759	730	71	957
200/45	17/387		7/285	244.62	18.87	76.87	0.1412	883	890	1105
200/50	17/387		7/295	24781	19.01	80.39	0.1409	906	892	1110
250/45	18/420		7/285	294.04	20.64	8264	0.1141	1019	1017	1268
250/40	18/4.13		7/275	290.96	20.51	8112	0.1143	996	1014	1264
240/55	18/4.13		7/3.20	29743	20.82	9312	0.1169	1083	1007	1138
240/50	18/471		7/3.00	290.62	20.55	88.13	0.1157	1032	1000	1131
315/55	18/471		7/3.20	396.92	2315	104.06	0.0907	1266	1182	1479
315/50	18/471		7/3.00	36310	2291	97.20	0.0910	1232	1176	1471
330/60	18/481		7/330	386.95	2368	10970	0.0869	1329	1216	1522
350/55	20/471		7/3.20	404.77	2419	10933	0.0819	1379	1262	1580
Technische Details
Invar-Leiter Der Invar-Leiter besteht aus einer speziellen Freileitung, die mit einem hochfesten Aluminium-Invar-Kern und einem hochtemperaturbeständigen Aluminiumlegierungsdraht verseilt ist. Er nutzt den niedrigen linearen Ausdehnungskoeffizienten des Invar-Materials, um einen "geringen Durchhang" zu erzielen, und verwendet eine hitzebeständige Aluminiumlegierung, um eine "hohe Kapazität" zu erreichen, wodurch die ursprünglichen Übertragungsleitungs- und Turmressourcen voll ausgenutzt und Platz gespart werden. Er hat die Eigenschaft, die Kapazität bei gleichem Durchmesser und gleichem Durchhang zu verdoppeln, wodurch die Stromübertragung in der Hochsaison gewährleistet werden kann.
Eigenschaften
2-fache Strombelastbarkeit ohne Erhöhung des Durchhangs. Wirtschaftlicher für Armaturen. Einfachere Installation als ACCC-Leiter. Zuverlässigere Betriebserfahrung. Entspricht oder übertrifft die strengsten Anforderungen der Branche, einschließlich: IEC 62004 IEC 61089 IEC 62219 Q/320623-AP25
Anwendungen
Rekonstruktion alter Übertragungsleitungen. Kapazitätserhöhende Übertragungsleitung.

AAAC-Freileitungs-Montageausrüstung 200/50 80,39 kN 906 kg 0

Tags:

Schnurwerkzeuge für Übertragungsleitungen,

mit einer Breite von mehr als 20 mm,

transmission stringing equipment

Empfohlene Produkte

70kN 80kN Kabel-Hydraulik-Schneider Hydraulikstahlkabelschneider

Kontakt jetzt

2x40kN Hydraulikdrahtspannung Cummins Hydraulikkabelspannung

Kontakt jetzt

TY2x35 2x35kN Hydraulikkabel Spannungsleitungsstranggeräte

Kontakt jetzt

TYCVI Hydraulische Trommellift-Stringwerkzeuge für Übertragungsleitungen

Kontakt jetzt

Isolierte Drahtstreifen Mittlere Drahtstreifen Kabelstreifen Drahtschälen

Kontakt jetzt

Wasserdichte Leinwand Taille Werkzeugbeutel für Elektriker Werkzeugbeutel Taille Gürtel

Kontakt jetzt

SCD-Leiterkabel-Längenmessung Φ28mm Drahtlängenmessmesser

Kontakt jetzt

150 kg Beton-Stiel-Kletternschuhe 8m-10m Übertragungsleitungs-Streing-Ausrüstung

Kontakt jetzt

SYD-100 100kN Übertragungsleitungssträngwerkzeuge

Kontakt jetzt

Sicherheitsfallschutz 23kN Fallschutzvorrichtung aus Edelstahl Zwei-Punkte-Festung

Kontakt jetzt

TY2x35 2x35kN Hydraulikkabel Spannungsleitungsstranggeräte

Kontakt jetzt

EINZELHEITEN ZU DEN PRODUKTEN

Produits

Fernleitung, die Ausrüstung aufreiht

Obenliegende Linie, die Ausrüstung aufreiht

Hydraulische Zugspannung

Anti-Wendung Stahldrahtseil

Lineman Tools

Powerline-Tools

Besaitungsrolle

Suspendierungs-Leiter

Aufhängungsplattform

Unterirdische Kabelziehwerkzeuge

AAAC-Freileitungs-Montageausrüstung 200/50 80,39 kN 906 kg

MOQ:	100 Punkte
Preis:	Verhandlungsfähig
Standardverpackung:	Container
Lieferfrist:	15-35 Tage
Zahlungsmethode:	L/c, t/t
Lieferkapazität:	100000 Punkte/Monat.

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

HANYU

Zertifizierung

ISO9001

Code:

200/50

Last brechen:

80.39kn

Gewicht:

906 kg

Durchmesser:

19.01 mm

Bereiche:

247,81 mm2

Typ:

Aluminiumlegierung Leiter Stahl verstärkt

Min Bestellmenge:

100 Punkte

Preis:

Verhandlungsfähig

Verpackung Informationen:

Container

Lieferzeit:

15-35 Tage

Zahlungsbedingungen:

L/c, t/t

Versorgungsmaterial-Fähigkeit:

100000 Punkte/Monat.

Hervorheben

AAAC-Freileitungs-Montageausrüstung

200/50-Montageausrüstung mit Garantie

80

Produkt-Beschreibung

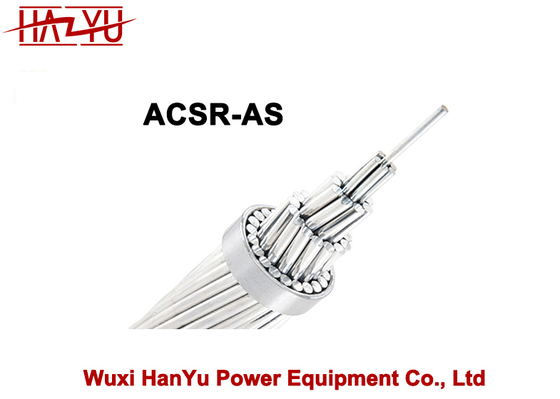

Leitungsbauausrüstung AAAC -All Aluminiumlegierungsleiter Stahlverstärkt

Übertragungsleitungs- und Umspannwerkssystem
Leitertyp: AAC-Aluminiumleiter ACS-Aluminium-Stahl-Leiter AAAC -All Aluminiumlegierungsleiter ACSR- Aluminiumleiter Stahlverstärkt AACSR-Aluminiumlegierungsleiter Stahlverstärkt ACAR-Alle Aluminiumleiterlegierung verstärkt GSW-Zinkbeschichteter (verzinkter) Stahldraht-Erdseil ACSR/AW -Aluminiumleiter Aluminium-Stahl-Leiter
Code	Struktur			Bereiche	Durchmesser	Bruchlast	DC Widerstand bei 20℃	Gewicht	Strombelastbarkeit
	Al	Stahl		Bereiche	Durchmesser	Bruchlast	DC Widerstand bei 20℃	Gewicht	TACIR	ZTACIR
	Nos/mm			mm2	mm	kN	2/km	Kg/km	A
160/40	18/337		7/2.65	199.16	17.04	65.06	0.1759	730	71	957
200/45	17/387		7/285	244.62	18.87	76.87	0.1412	883	890	1105
200/50	17/387		7/295	24781	19.01	80.39	0.1409	906	892	1110
250/45	18/420		7/285	294.04	20.64	8264	0.1141	1019	1017	1268
250/40	18/4.13		7/275	290.96	20.51	8112	0.1143	996	1014	1264
240/55	18/4.13		7/3.20	29743	20.82	9312	0.1169	1083	1007	1138
240/50	18/471		7/3.00	290.62	20.55	88.13	0.1157	1032	1000	1131
315/55	18/471		7/3.20	396.92	2315	104.06	0.0907	1266	1182	1479
315/50	18/471		7/3.00	36310	2291	97.20	0.0910	1232	1176	1471
330/60	18/481		7/330	386.95	2368	10970	0.0869	1329	1216	1522
350/55	20/471		7/3.20	404.77	2419	10933	0.0819	1379	1262	1580
Technische Details
Invar-Leiter Der Invar-Leiter besteht aus einer speziellen Freileitung, die mit einem hochfesten Aluminium-Invar-Kern und einem hochtemperaturbeständigen Aluminiumlegierungsdraht verseilt ist. Er nutzt den niedrigen linearen Ausdehnungskoeffizienten des Invar-Materials, um einen "geringen Durchhang" zu erzielen, und verwendet eine hitzebeständige Aluminiumlegierung, um eine "hohe Kapazität" zu erreichen, wodurch die ursprünglichen Übertragungsleitungs- und Turmressourcen voll ausgenutzt und Platz gespart werden. Er hat die Eigenschaft, die Kapazität bei gleichem Durchmesser und gleichem Durchhang zu verdoppeln, wodurch die Stromübertragung in der Hochsaison gewährleistet werden kann.
Eigenschaften
2-fache Strombelastbarkeit ohne Erhöhung des Durchhangs. Wirtschaftlicher für Armaturen. Einfachere Installation als ACCC-Leiter. Zuverlässigere Betriebserfahrung. Entspricht oder übertrifft die strengsten Anforderungen der Branche, einschließlich: IEC 62004 IEC 61089 IEC 62219 Q/320623-AP25
Anwendungen
Rekonstruktion alter Übertragungsleitungen. Kapazitätserhöhende Übertragungsleitung.
